一、原理：
从开来卷材试样上裁取的试件，在规定的温度分别垂直悬挂在烘箱中。在规定的时间后测量试件两面涂盖层相对于胎体的位移。平均位移≤2mm。
准备工具及仪器设备：
鼓风烘箱、热电偶、夹子、光学测量装置（刻度至少0.1mm）、金属圆插销的插入装置（内径约4mm）、直尺、记号笔、壁纸刀、模型、卷材。
二、试件的制备：
矩形试件尺寸（115±1）mm×（100±1）mm，试件均匀的在试样宽度方向裁取，长边是卷材的纵向。试件应距卷材边缘150mm以上，试件从卷材的一边开始连续编号，卷材上表面和下表面应标记。
去除任何非持久保护层，有三个方法，一种在常温下用胶带粘在上面，冷却到接近假设的冷弯温度，然后从试件上撕去胶带，另一方法是用压缩空气吹[压力约0.5MPa（5bar）,喷嘴直径约0.5mm]，还有一种方法是用火焰烤，用最少的时间破坏膜而不损伤试件。
在试件纵向的横断面一边，上下表面的大约15mm一条的涂盖层去除直至胎体，若卷材有超过一层的胎体，去除涂盖料直到另外一层胎体。在试件的中间区域的涂盖层也从上表面和下表面的两个接近处去除，直至胎体。可采用热刮刀，小心地去除涂盖层不损坏胎体。两个内径约4mm的插销在裸露区域穿过胎体。任何表面浮着的矿物料或表面材料通过轻轻敲打试件去除。然后标记装置放在试件两边插入插销定位中心位置，在试件表面整个宽度方向沿着直边用记号笔垂直划一条线（宽度约0.5mm），操作时试件平放。
试件试验前至少放置在（23±2）℃的平面上2h,相互之间不接触或粘住，有必要时，将试件分别放在硅油膜上防止粘结。
三、步骤：
烘箱预热到规定试验温度，温度通过与试件中心同一位置的热电偶控制。整个试验期间，试验区域的温度波动不超过±2℃。
制备的三个试件露出的胎体处用悬挂装置夹住，涂盖层不要夹到。必要时，用如硅纸的不粘层包住两面，便于在试验结束时除去夹子。
制备好的试件垂直悬挂在烘箱的相同高度，间隔至少30mm。此时烘箱的温度不能下降太多，开关烘箱门放入试件的时间不超过30S。放入试件后加热时间为（120±2）min。

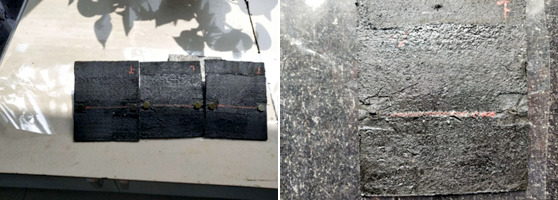

加热周期一结束，试件和悬挂装置一起从烘箱中取出，相互间不要接触，在（23±2）℃自由悬挂冷却至少2h。然后除去悬挂装置，在试件两面画第二个标记，用光学测量装置在每个试件的两面测量两个标记底部间最大距离，精确到0.1mm。
四、结果判定：
试验后，卷材上表面和下表面的滑动平均值不超过2.0mm认为合格。
